30-720 ACME Screw Pitch Gauges เกจวัดระยะฟันเฟือง

Description

Details

DESCRIPTIONS:

Measure the pitch of 30°(Metric) and 29°(Inch) trapezoidal screw thread (Acme threads).
Made of stainless steel, the gauge set for 29° thread angle consists of 16 blades and the 30° angle 12 blades, with each sizing 90mm long. Gear tooth sizes range from 30-40mm.

FEATURES:

Material: Stainless Steel
Accuracy 30°（Metric）: 2 ~ 3mm （± 0.02mm）
- 4 ~ 7mm （± 0.05mm）
- 8 ~ 16mm （± 0.04mm）
- 20mm （± 0.05mm）
Accuracy 29°（Inch）: 1inch （± 0.05mm）
- 1 1/3 ~ 2inch （± 0.04mm）
- 2 1/2 ~ 3inch （± 0.04mm）
- 3 1/2 ~ 8inch （± 0.03mm）
- 9 ~ 12inch （± 0.02mm

SPECIFICATIONS:

For 30° acme thread

Code No.	Model No.	Leaves	Angle	Size Composition/Contents(mm)
03-306	No.30-720	12	30°	2 3 4 5 6 7 8 9 10 12 16 20

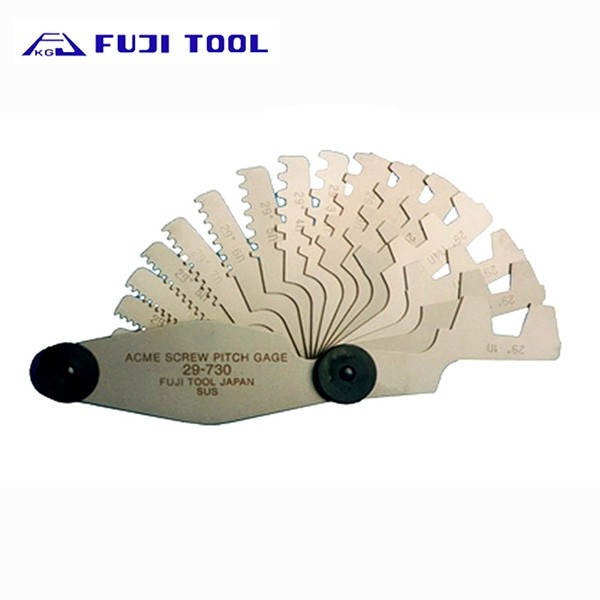

For 29° acme thread

Code No.	Model No.	Leaves	Angle	Size Composition/Contents(inch)
03-307	No.29-730	16	29°	1 1 1/3 1 1/2 1 3/4 2 2 1/2

ACME Screw Pitch Gauges.pdf
